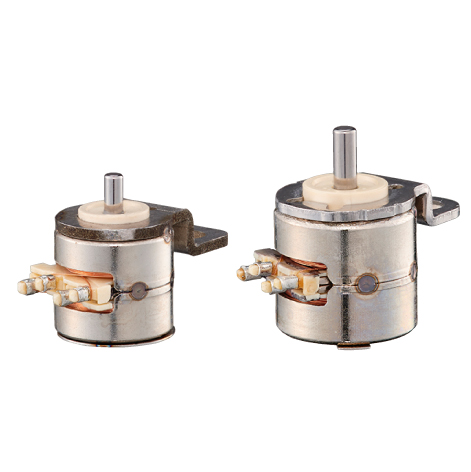

小型ステッピングモーター PMMシリーズ

小型ステッピングモーター PMMシリーズ

高速!高トルク!PMMシリーズでハイパワー。ステッピングモーターの常識を覆す驚異のモーターです。 従来のPM型構造をとことん追求することにより、高速化、高トルク化を実現しました。高精度の位置制御が求められるデジタルカメラ用シャッター・絞りなど、多くの小型アクチュエータに搭載されています。

製品応用例

PMMシリーズは、小型・高トルク・高効率・高耐久が求められるコンポーネント開発に貢献します。

少ない体積に高トルク・高効率を求められるカメラ製品などでPMMシリーズはそのニーズに応えます。キヤノン電子で生産している映像機器コンポーネントの開発に大きく貢献しています。

製品応用例

  • レンズ交換式カメラ用絞り
  • ドローンカメラ用絞り
  • コンパクトカメラ用シャッター
  • カメラ用・ビデオカメラ用オートフォーカス
  • ND切り替えユニット
  • 監視カメラ用絞り
  • ブルーレイ収差補正ユニット用
  • レンズ交換式カメラ用防振ユニット
pmm60L70

仕様

外径 ※1 Φ6 mm
全長 ※2 7.1 mm
質量 1.0g
励磁方式 2相励磁バイポーラ駆動
ステップ角 18°(20step)
コイル端子 樹脂 0.4 mm x 0.5 mm
駆動電圧 3.0Vdc
コイル抵抗 ※3 20Ω/相
※1 外径はコイル部を除く。
※2 全長は軸受け部、シャフト部を含まず。
※3 抵抗値対応あり。
※4 取り付け板カスタム対応あり。
※5 FPCパターン参考図あり。

T-F曲線

周波数[PPS] 500 1000 1500 2000 2500 3000
PullOut 0.293 0.256 0.212 0.176 0.142 0.120
PullIn 0.286 0.241 0.201 0.094 0.000 0.000

外観図

pmm60L55

仕様

外径 ※1 Φ6 mm
全長 ※2 5.5 mm
質量 0.8g
励磁方式 2相励磁バイポーラ駆動
ステップ角 18°(20step)
コイル端子 樹脂 0.4 mm x 0.4 mm
駆動電圧 3.0Vdc
コイル抵抗 ※3 20Ω/相
※1 外径はコイル部を除く。
※2 全長は軸受け部、シャフト部を含まず。
※3 抵抗値対応あり。
※4 取り付け板カスタム対応あり。
※5 FPCパターン参考図あり。

T-F曲線

周波数[PPS] 500 1000 1500 2000 2500 3000
PullOut 0.198 0.176 0.155 0.134 0.110 0.093
PullIn 0.186 0.157 0.116 0.030 0.000 0.000

外観図

pmm60L35

仕様

外径 ※1 Φ6 mm
全長 ※2 3.5 mm
質量 0.5g
励磁方式 2相励磁バイポーラ駆動
ステップ角 18°(20step)
コイル端子 樹脂 0.4 mm x 0.5 mm
駆動電圧 3.0Vdc
コイル抵抗 ※3 20Ω/相
※1 外径はコイル部を除く。
※2 全長は軸受け部、シャフト部を含まず。
※3 抵抗値対応あり。
※4 取り付け板カスタム対応あり。
※5 FPCパターン参考図あり。

T-F曲線

周波数[PPS] 500 1000 1500 2000 2500 3000
PullOut 0.129 0.117 0.107 0.099 0.091 0.081
PullIn 0.119 0.102 0.092 0.003 0.000 0.000

外観図

pmm50L45

仕様

外径 ※1 Φ5 mm
全長 ※2 4.5 mm
質量 0.5g
励磁方式 2相励磁バイポーラ駆動
ステップ角 18°(20step)
コイル端子 樹脂 0.4 mm x 0.5 mm
駆動電圧 3.0Vdc
コイル抵抗 ※3 20Ω/相
※1 外径はコイル部を除く。
※2 全長は軸受け部、シャフト部を含まず。
※3 抵抗値対応あり。
※4 取り付け板カスタム対応あり。
※5 FPCパターン参考図あり。

T-F曲線

周波数[PPS] 500 1000 1500 2000 2500 3000
PullOut 0.110 0.107 0.103 0.098 0.094 0.089
PullIn 0.107 0.103 0.077 0.000 0.000 0.000

外観図
