映像機器用精密コンポーネント磁気部品

磁気部品

当社は、高トルクを特長とするステッピングモーター、超高感度なTMFセンサー、さらに産業機器用磁気ヘッドを開発・生産しています。 当社の高い生産技術をベースに、今後もお客様に満足いただける製品を提供していきます。


TMFセンサー

TMFセンサー

TMFセンサーは、キヤノン電子独自の磁気センサーであり、 素子の開発製造から製品の応用まで手掛けております。 新たな磁気検知のニーズには、Made in Chichibu で 高い性能と信頼性にてお応えします。

主な特長

TMFセンサーは、キヤノン電子が独自開発した磁性薄膜を用いた高周波駆動型の磁気センサーです。
磁気検知用途に応じて2種類のセンサー素子で、〔TMF-MI素子〕と〔TMF-FG素子〕があります。
〔TMF-MI素子〕は、磁気 インピーダンス効果を利用し、〔TMF-FG素子〕は、直交フラックスゲートの動作を用いています。

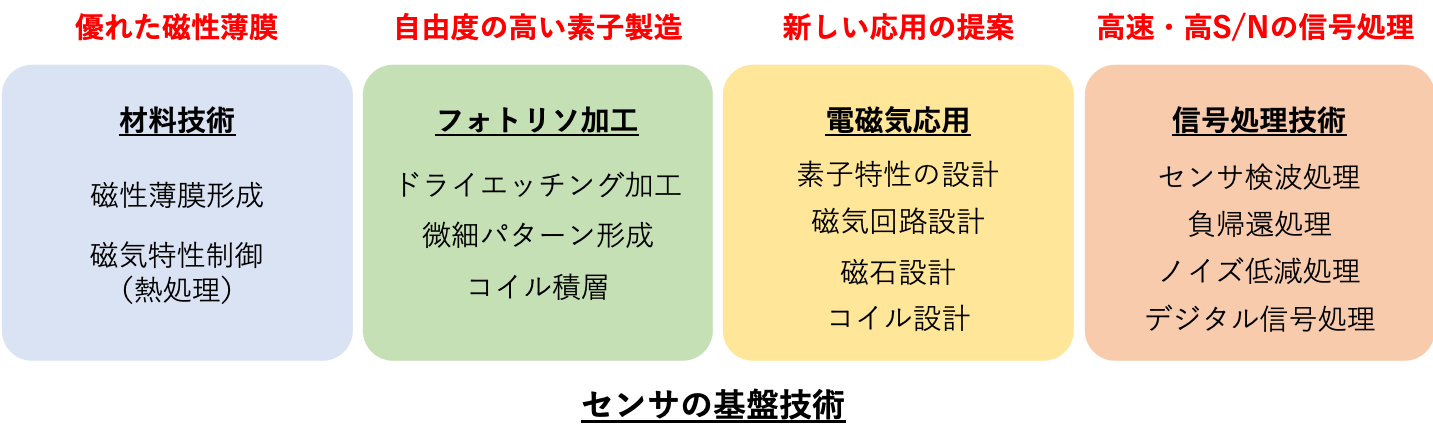

優れた磁気特性の薄膜、自由度の高い素子を支える加工技術、磁石やコイル等を組み合せた応用技術、S/Nの良い信号を高速で得る処理技術等を組み合せ、様々な磁気検知のニーズにお応えします。
また、最新のデジタル技術も駆使して、1pTの分解能を目指した超高感度の世界にも応用を広げていきます。

TMF-MI素子

磁界検知方向

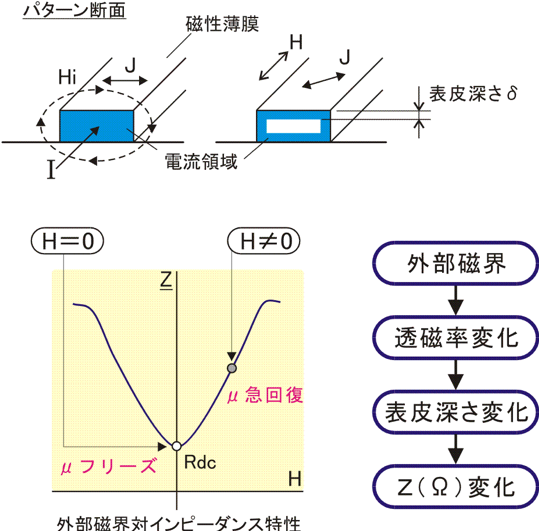

磁気インピーダンス素子の駆動は、磁性薄膜にMHzのパルス電流を印加し、磁界ゼロで透磁率をほとんど持たないにようにし、外部磁界が掛かると急激に透磁率が発生するように磁性薄膜の磁気異方性を付けておきます。
透磁率の変化は、高周波電流による表皮効果に反映され、素子のインピーダンスが変化します。

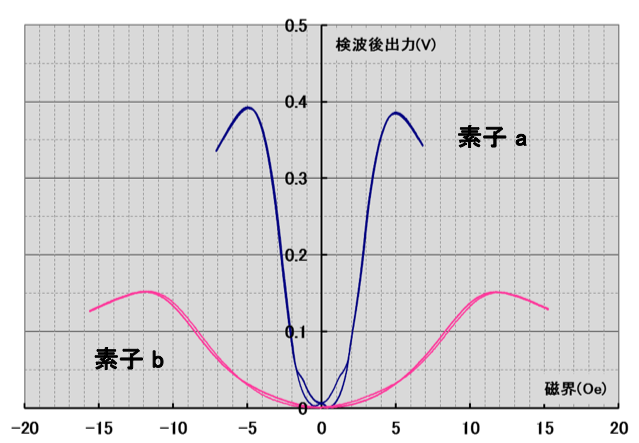

パターンの設計により、図の素子aやbのように素子の感度を自由に設定できます。

[磁気特性データ]

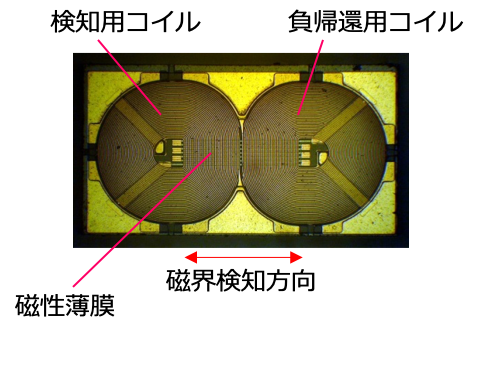

TMF-FG素子

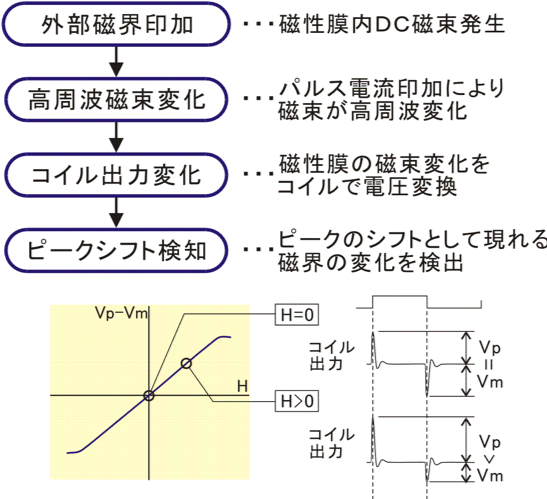

磁性薄膜に高周波電流を印加し、磁性体内に発生する外部磁界に対する磁束を脈硫化し、その磁束変化を積層したコイルで取り出します。
その信号は印加電流の周波数に対して、偶数時の高調波が大きく変化し、検波回路でセンサー信号を得ます。原点でも傾きを持ち、バイアス磁界が不要です。
負帰還コイルを組み込んだタイプもあり、高い直線性や優れた温度特性も実現します。

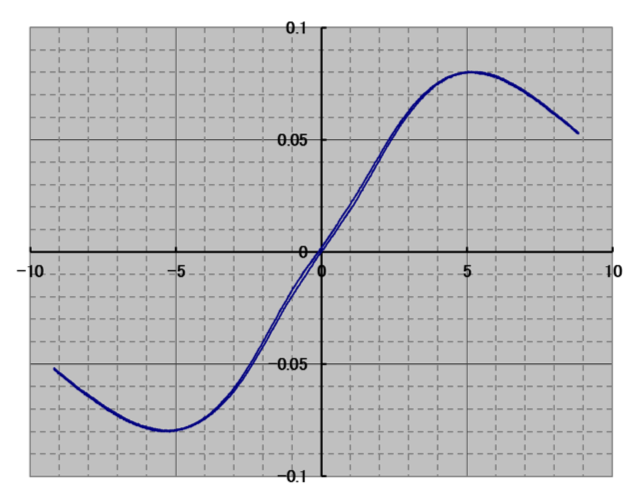

[磁気特性データ]
超高感度に向けて

[基礎評価用デモ機]

フラックスゲートセンサーの超高感度化では、磁性薄膜の反磁界を徹底的に低減し、コイルはタン数を稼ぐために外付けにし、信号処理ではサイン波通電の2倍の周波数で検波を行います。
応用では、2つのセンサーと数値演算処理を組み合わせると、ノイズに埋もれた信号もS/N良く取り出せるようになります。

[ 高感度磁界計測ブロック図 ]

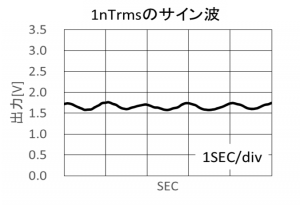

[波形比較処理例]
製品応用例

地磁気方位センサー

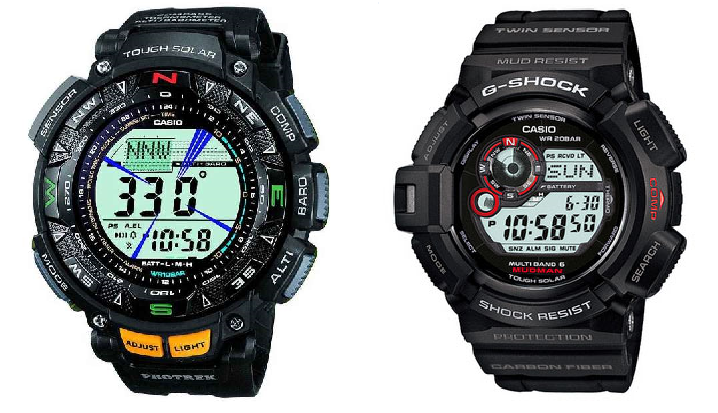

  • 腕時計用
    • MI素子を用い、安定した 地磁気検知性能を確保しました。

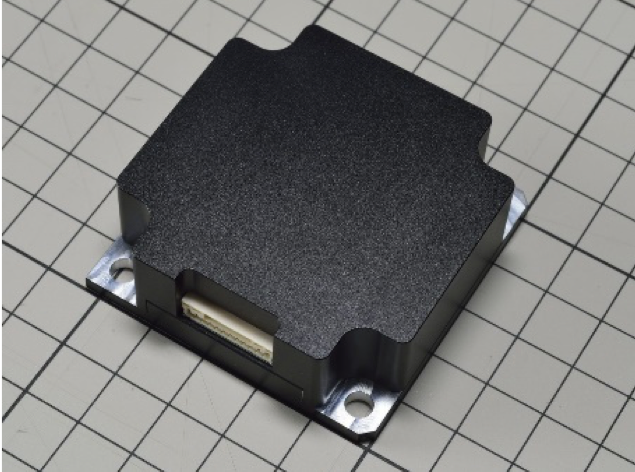

  • 3軸高精度検知(人工衛星用)
    • 人工衛星制御に必要な地磁気検知 性能を有します。 宇宙線に対する耐性も確保。

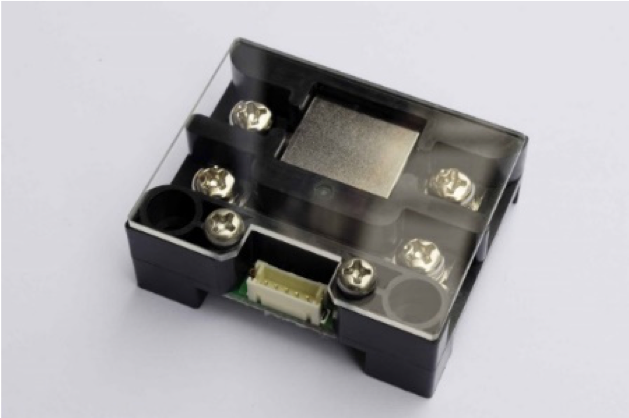

電流検知用途

  • 電力計測用
  • 汎用電流計測

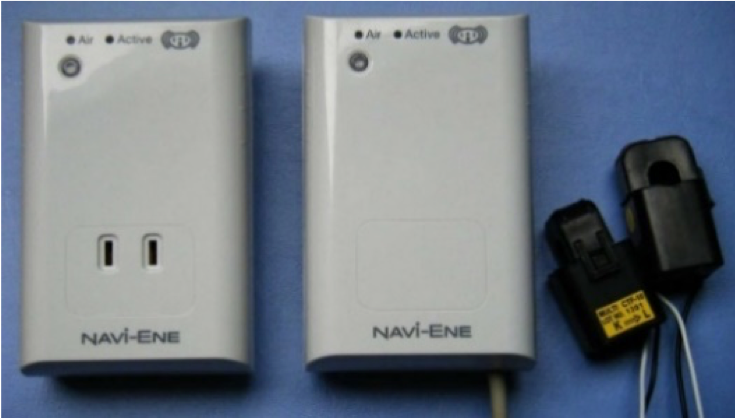

電力計測モジュール



家庭内電力計測(OEM)

  • 高精度に電流を計測するだけでなく、電力の計測精度にも拘りました。

磁気識別検知

  • ATM用
  • 自動販売機用
  • 銀行のATMや自動販売機等の紙幣識別用磁気センサーとしていたるところで使用されています。



TMFセンサーは素子単体での販売はしておらず、標準品の設定がありません。
それぞれの用途で、個別に対応をさせて頂きます。
製品の問い合わせよりお気軽にお問い合わせください。


産業用磁気ヘッド

産業用磁気ヘッド

当社産業用磁気ヘッドは、私どもの身近に在るATM(現金自動預支払機)や自動販売機の紙幣識別ユニット、ポイントカードリーダーライタ等の幅広い産業機器に採用されております。特に当社の独自技術である高保持力対応技術及びコーティング技術による高耐磨耗性能はお客様より高い評価をいただいております。今後も今まで以上に市場のニーズを先取りしながら、お客様にご満足いただける製品の提供をお約束いたします。

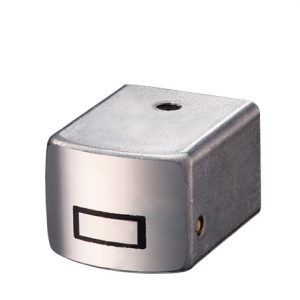

H3870:1トラック リードヘッド【紙幣識別用】

H3870 用途:紙幣識別用リーダユニット

主な特長

  1. 磁気ヘッドの内部構造に工夫を凝らし、コスト低減を実現しました。
  2. 耐摩耗、耐腐食性に優れています。
  3. ヘッドの小型化設計により、ユニットの小型化、薄型化に適しています。

基本仕様

SPECIFICATION : H3870-0200
ITEM
Inductance 230mH
D.C.resistance 450Ω
Read sensitivity -52.5dBV
Tape speed 19.05cm/s
Track width 1.5 mm

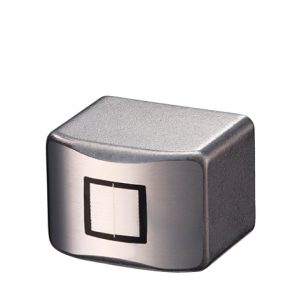

H1862:1トラック R/Wコンビネーションヘッド【カードリーダー用】

H1862 用途:カード用リーダー/ライタ

主な特長

  1. コア材に独自の高飽和磁束密度材料を使用しており、高保磁力カード(4000 Oe )に対応できます。
  2. ライト特性を重視した設計により、エラーレートが低減し、高信頼性が得られます。
  3. 耐摩耗、耐腐食性に優れています。
  4. ヘッドの小型化設計により、ユニットの小型化、薄型化に適しています。

基本仕様

SPECIFICATION : H1862-1100
ITEM
Inductance Write 0.8mH
Read 290mH
D.C.resistance Write 1.4Ω
Read 400Ω
Saturation current 72mAp-p
Read output 38mVp-p
Resolution 80%
Tape speed 19.05cm/s
Recording density 210BPI
Track width Write 3.0 mm
Read 1.5 mm

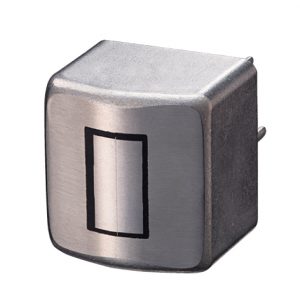

H1851:1トラック R/Wコンビネーションヘッド【JIS Ⅱ規格準拠】

H1851 用途:カード用リーダー/ライタ

主な特長

  1. コア材に独自の高飽和磁束密度材料を使用しており、高保磁力カード(4000 Oe )に対応できます。
  2. ライト特性を重視した設計により、エラーレートが低減し、高信頼性が得られます。
  3. 耐摩耗、耐腐食性に優れています。
  4. ヘッドの小型化設計により、ユニットの小型化、薄型化に適しています。
  5. JIS-II規格に準拠しています。

基本仕様

SPECIFICATION : H1851-0300
ITEM
Inductance Write 1.0mH
Read 18mH
D.C.resistance Write 1.3Ω
Read 45Ω
Saturation current 100mAp-p
Read output 19mVp-p
Resolution 80%
Tape speed 30cm/s
Recording density 210BPI
Track width Write 6.1 mm
Read 2.0 mm

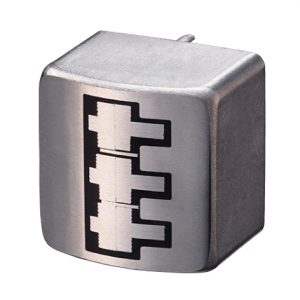

H1882:3トラック R/Wコンビネーションヘッド【JIS Ⅰ規格準拠】

H1882 用途:カード用リーダー/ライタ

主な特長

  1. コア材に独自の高飽和磁束密度材料を使用しており、高保磁力カード(4000 Oe )に対応できます。
  2. 耐腐食性に優れています。
  3. ヘッドの小型化設計により、ユニットの小型化、薄型化に適しています。
  4. JIS-I(ISO)規格に準拠しています。

基本仕様

SPECIFICATION : H1882-0500
ITEM
Inductance Write 0.8mH
Read 175mH
D.C.resistance Write 2.3Ω
Read 410Ω
Saturation current 44mAp-p
Read output 24mVp-p
Resolution 80%
Tape speed 30cm/s
Recording density 210BPI
Track width Write 3.0 mm
Read 1.0 mm

小型ステッピングモーター PMMシリーズ

小型ステッピングモーター PMMシリーズ

高速!高トルク!PMMシリーズでハイパワー。ステッピングモーターの常識を覆す驚異のモーターです。 従来のPM型構造をとことん追求することにより、高速化、高トルク化を実現しました。高精度の位置制御が求められるデジタルカメラ用シャッター・絞りなど、多くの小型アクチュエータに搭載されています。

製品応用例

PMMシリーズは、小型・高トルク・高効率・高耐久が求められるコンポーネント開発に貢献します。

少ない体積に高トルク・高効率を求められるカメラ製品などでPMMシリーズはそのニーズに応えます。キヤノン電子で生産している映像機器コンポーネントの開発に大きく貢献しています。

製品応用例

  • レンズ交換式カメラ用絞り
  • ドローンカメラ用絞り
  • コンパクトカメラ用シャッター
  • カメラ用・ビデオカメラ用オートフォーカス
  • ND切り替えユニット
  • 監視カメラ用絞り
  • ブルーレイ収差補正ユニット用
  • レンズ交換式カメラ用防振ユニット
pmm60L70

仕様

外径 ※1 Φ6 mm
全長 ※2 7.1 mm
質量 1.0g
励磁方式 2相励磁バイポーラ駆動
ステップ角 18°(20step)
コイル端子 樹脂 0.4 mm x 0.5 mm
駆動電圧 3.0Vdc
コイル抵抗 ※3 20Ω/相
※1 外径はコイル部を除く。
※2 全長は軸受け部、シャフト部を含まず。
※3 抵抗値対応あり。
※4 取り付け板カスタム対応あり。
※5 FPCパターン参考図あり。

T-F曲線

周波数[PPS] 500 1000 1500 2000 2500 3000
PullOut 0.293 0.256 0.212 0.176 0.142 0.120
PullIn 0.286 0.241 0.201 0.094 0.000 0.000

外観図

pmm60L55

仕様

外径 ※1 Φ6 mm
全長 ※2 5.5 mm
質量 0.8g
励磁方式 2相励磁バイポーラ駆動
ステップ角 18°(20step)
コイル端子 樹脂 0.4 mm x 0.4 mm
駆動電圧 3.0Vdc
コイル抵抗 ※3 20Ω/相
※1 外径はコイル部を除く。
※2 全長は軸受け部、シャフト部を含まず。
※3 抵抗値対応あり。
※4 取り付け板カスタム対応あり。
※5 FPCパターン参考図あり。

T-F曲線

周波数[PPS] 500 1000 1500 2000 2500 3000
PullOut 0.198 0.176 0.155 0.134 0.110 0.093
PullIn 0.186 0.157 0.116 0.030 0.000 0.000

外観図

pmm60L35

仕様

外径 ※1 Φ6 mm
全長 ※2 3.5 mm
質量 0.5g
励磁方式 2相励磁バイポーラ駆動
ステップ角 18°(20step)
コイル端子 樹脂 0.4 mm x 0.5 mm
駆動電圧 3.0Vdc
コイル抵抗 ※3 20Ω/相
※1 外径はコイル部を除く。
※2 全長は軸受け部、シャフト部を含まず。
※3 抵抗値対応あり。
※4 取り付け板カスタム対応あり。
※5 FPCパターン参考図あり。

T-F曲線

周波数[PPS] 500 1000 1500 2000 2500 3000
PullOut 0.129 0.117 0.107 0.099 0.091 0.081
PullIn 0.119 0.102 0.092 0.003 0.000 0.000

外観図

pmm50L45

仕様

外径 ※1 Φ5 mm
全長 ※2 4.5 mm
質量 0.5g
励磁方式 2相励磁バイポーラ駆動
ステップ角 18°(20step)
コイル端子 樹脂 0.4 mm x 0.5 mm
駆動電圧 3.0Vdc
コイル抵抗 ※3 20Ω/相
※1 外径はコイル部を除く。
※2 全長は軸受け部、シャフト部を含まず。
※3 抵抗値対応あり。
※4 取り付け板カスタム対応あり。
※5 FPCパターン参考図あり。

T-F曲線

周波数[PPS] 500 1000 1500 2000 2500 3000
PullOut 0.110 0.107 0.103 0.098 0.094 0.089
PullIn 0.107 0.103 0.077 0.000 0.000 0.000

外観図
