LSシリーズ/ML-100

LSシリーズ/ML-100

新しい価値を創るものづくりを実現しようとする方へ、ものづくりの効率化を実現する射出成形機です。

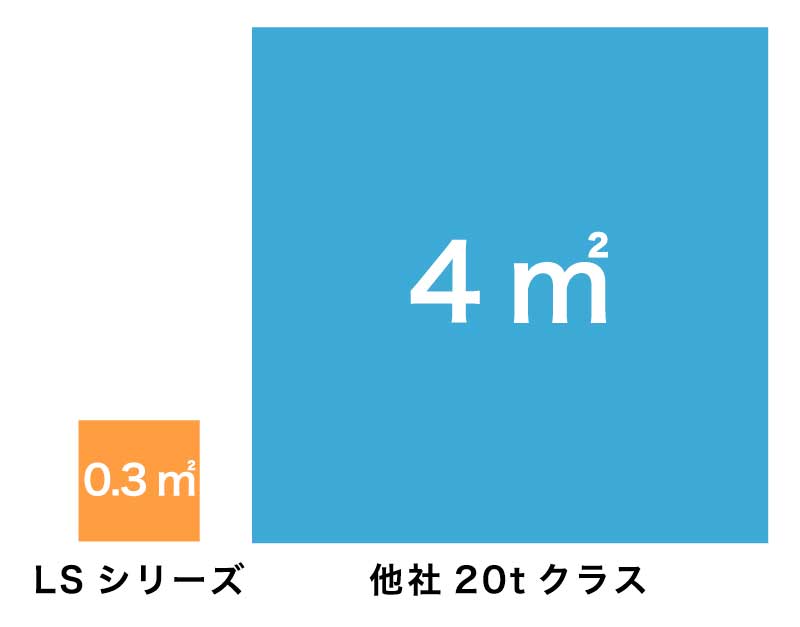

設置スペースの削減

設置面積は約0.3㎡。他社20トンクラスの成形機と比べて設置面積は1/13です。底部にキャスターが付いており、生産ラインに合わせた柔軟な配置が可能です。

また、自動の製品排出機構とランナー排出機構を搭載しており、回転式取出しアームなど独自の機構の採用により竪型コンパクト設計を実現しました。

交換も製作も短時間の専用金型

専用カセット金型は、わずか5kg(LS-300シリーズ)。2本の六角ボルトで固定されているだけで、約1分で交換可能。ダイセットに着脱可能なカセットを組み合わせたカセットinカセット型も製作可能で、ダイセットの共通化により金型製作時間を大幅に短縮します。

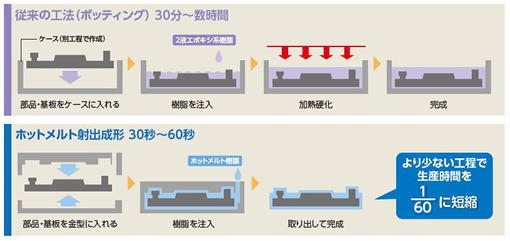

ホットメルト射出成形が対応可能

低圧での射出制御が可能な事により、射出成形で防水・防塵性に優れたホットメルト加工を実現。従来の2液エポキシ系樹脂のポッティングに比べて、工数・タクトタイム、仕掛りを削減させ生産性の向上に貢献します。

極小ランナーによる省材料化

専用カセット金型の小型化、独自のランナーロック機構の採用により、スプールランナー部を従来の50t成形機の1/6に削減できます。

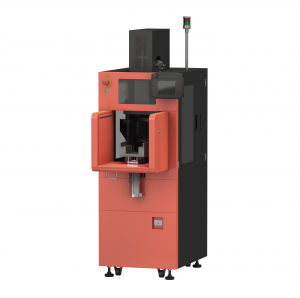

LSシリーズインサート機

竪型の特長を生かし、付加価値の高いインサート成形に対応したインサートタイプ(LS-300i、LS-715i)もご用意しています。

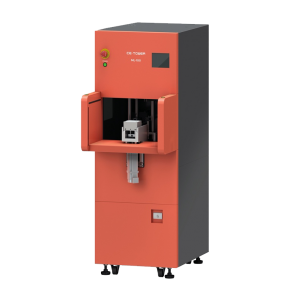

ML-100 小型LIM(液状シリコーン)成形機

世界最小クラスのコンパクトスペースでシリコン樹脂(熱硬化性)の成形を実現。

世界最小クラスのコンパクトスペースでシリコン樹脂(熱硬化性)の成形を実現。

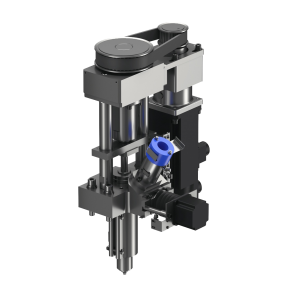

射出ユニット

LSシリーズの射出機構部を応用、自動化設備に直接組込むことが可能に。

射出ユニット

仕様

LS-300, LS-300i

LS-300 LS-300i
タイプ 竪型スタンダード機 竪型インサート機
型締方式 シングルトグルリンク方式
最大型締力 29.4kN(3tonf)
射出方式 プランジャー方式
ブランジャー径 φ16 mm
ブランジャーストローク 40 mm
最大射出量/質量 3cc/4.2g(POM)
最大射出圧力 150MPa
金型 専用カセット金型
金型サイズ 90(W)x 90(D)x 115(H) mm
金型質量 5kg
本体サイズ 540(W) x 690(D) x 1635(H) mm 540(W) x 975(D) x 1635(H) mm
本体質量 240kg 260kg
製品取出ユニット 標準装備
金型スライドユニット 標準装備
ランナー取出ユニット 標準装備
移動用キャスター 標準装備 標準装備
運転モード 自動成形運転・手動運転・自動パージ運転
電源 3相200V 30A 50/60Hz

LS-715, LS-715i

LS-715 LS-715i
タイプ 竪型スタンダード機 竪型インサート機
型締方式 シングルトグルリンク方式
最大型締力 68.6kN(7tonf)
射出方式 プランジャー方式
ブランジャー径 φ23 mm
ブランジャーストローク 70 mm
最大射出量/質量 11cc/15.4g(POM)
最大射出圧力 120MPa
金型 専用カセット金型
金型サイズ 150(W)x 150(D)x 130(H) mm
金型質量 16kg
本体サイズ 540(W) x 690(D) x 1635(H) mm 540(W) x 975(D) x 1635(H) mm
本体質量 330kg 350kg
製品取出ユニット 標準装備
金型スライドユニット 標準装備
ランナー取出ユニット 標準装備
移動用キャスター 標準装備 標準装備
運転モード 自動成形運転・手動運転・自動パージ運転
電源 3相200V 30A 50/60Hz

ML-100 熱硬化性LIM成形機

ML-100
タイプ 竪型インサート機
型締方式 シングルトグルリンク方式
最大型締力 29.4kN(3 tonf)
射出方式 プランジャー方式
プランジャー径 φ16mm
プランジャーストローク 38mm
最大射出量 4cc(シリコーンゴム)
最大射出圧力 20MPa
金型 専用カセット金型
金型サイズ 幅90×奥行90×高さ98mm
金型質量 7kg(参考値)
本体サイズ 幅540×奥行1032×高さ1455mm
本体質量 245kg
金型スライドユニット 標準装備
移動用キャスター 標準装備
運転モード 自動成形運転・手動運転・自動パージ運転
電源 3相200V 20A 50/60Hz
※記載された仕様は、改良の予告なく変更する場合があります。仕様は2020年3月現在のものです。
