表面増強ラマン分光(SERS)分析用基板

表面増強ラマン分光(SERS)分析用基板

試作品として、表面増強ラマン分光(SERS) 分析用基板の提供が可能となりました。チップサイズやチップ数の調整が可能です。是非ご相談下さい。

主な特徴

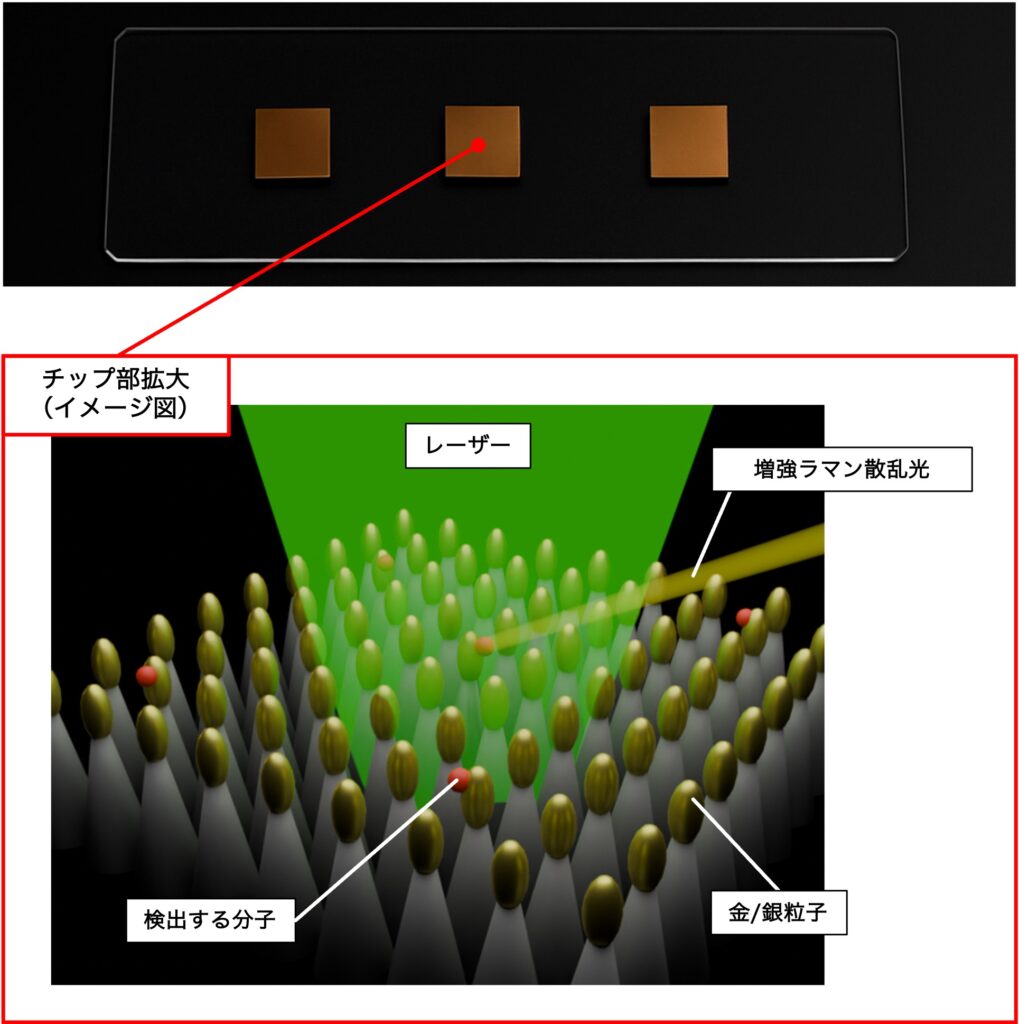

◆表面増強ラマン散乱分光
:SERS (Surface-enhanced Raman Spectroscopy)レーザー照射で、
対象物から生じるラマン散乱光が基板の効果で増強され、高感度に物質を検出する手法。

◆当社の微細構造形成技術の活用により、
増強効果を発現する基板の形成が可能となりました。
高感度測定でありながら、市販品のSERS用基板に対して低ノイズ特性を示し、測定対象同定時の精度向上が期待されます。

3チップ/1プレート

提供可能な試作品 仕様例

(試作品 仕様例)

3チップ/1プレート
(スライドガラスに搭載)
チップサイズ 7×7mm
(スライドガラスサイズ 76×26mm)
微細構造表面
+
金コート層



※ ご相談に応じてチップ数とチップサイズの調整が可能です。
※ 微細構造表面に形成する金以外のコート材料は、要相談です。
※ 試作品の提供については、お問い合わせ下さい。
