歯科用ミリングマシン

歯科用ミリングマシン

歯の詰め物などを加工するミリングマシンです。工業用小型三次元加工機で培った技術と経験を歯科用に応用して開発されました。


MD-500

MD-500

工業製品で培ったテクノロジーを応用した5軸制御ミリングマシンです。高い技術力に裏打ちされた高速・高精度な加工を実現します。

ご確認ください

あなたは医療従事者ですか?

キヤノン電子株式会社のウェブサイトは、薬機法対象商品の情報を医療従事者向けにお届けするためのコンテンツを含んでおります。
お客様がアクセスされたページは医療従事者向けの情報を掲載しているため、閲覧は医療従事者限定とさせていただきます。

※ 「いいえ」の場合は、キヤノン電子株式会社のウェブサイトのトップページへ遷移します。
高剛性

X,Y,Z軸を1フレームベースに集中配置することで高い剛性を実現。
ドリルの先端の振れが少ないホルダ固定の主軸とリニアガイドとボールネジの構成により、精密位置決めを可能とし、安定加工を実現しています。

キャリブレーション不要

X,Y,Z軸には高精度リニアガイド、ボールねじ、A,B軸には精密制御用高精度減速器を採用したことにより、位置ズレを低減させました。これらの機構により、キャリブレーション作業が不要になりました。

高精度加工

高精度な加工性能により、薄いマージンラインの機械加工を実現しました。
手仕上げによる作業時間を大幅に削減して歯科技工の効率化に役立ちます。

高い保持力を可能にするホルダチャック方式

ドリルをチャックナットで締付けて固定するため、ドリル把持力が高い機構となっています。
回転によるブレが軽減されるため高精度な加工が可能です。

CAD/CAM冠レジンブロック、ディスク装着

ブロックを最大12個、ディスクを1枚装着できる各専用ジグにより、加工効率を最大化します。

ATC搭載(Auto Tool Changer)

10本のドリルを自動で交換するATC機能を搭載することにより、加工内容に合わせてスムーズにドリルの交換を行えます。

スタイリッシュデザイン

大型LEDインジケーターと大きな透明窓により状態確認が容易で、
ホワイトとシルバーの清涼感あるカラーリングとシンプルなフォルムで、
歯科技工所の美しい空間作りに貢献します。

  • 2019年グッドデザイン賞 BEST100 受賞
  • iFデザインアワード2021 受賞
  • 第51回機械工業デザイン賞「日本デザイン振興会賞」 受賞
独自の操作アプリケーション(md-gear)

加工順序の入れ替えやワークの途中取出しなど、技工所で発生するさまざまな要望にお応えする、見やすく使いやすい画面表示を操作用パソコンに表示します。

基本仕様

MD-500

設置動作環境 屋内(振動なきこと)
室温:0~40℃ 湿度:20~75%RH以下
(結露なきこと)
加工条件 乾式加工
本体サイズ 500(W)×740(D)×680(H) (mm)
アジャスタ除く
本体重量 110(kg)
制御軸数 5軸(X・Y・Z・A・B)
回転軸移動量 A ±360° / B ±30°
被削材質 ハイブリッドレジン、ジルコニア、PMMA、ワックス、PEEK
対応ブロック 歯科切削加工用ブロック ユニバーサルタイプ
最大装着ブロック数 12個(15×15×18(mm))
装着可能最大ブロック寸法 L:85mm以下
対応ディスク 歯科切削加工用ディスク
ディスク寸法 Φ98.5×T10~30(mm)
主軸 回転数 5,000~60,000(rpm)
出力 0.35(kW)
冷却方式 空冷
ATC クランプ方式 ツールホルダ方式
ミリングバーの長さ 45~60(mm)
シャンク径 Φ4(mm)
ミリングバー収納本数 10(本)
送り速度 切削送り速度 最大:5(m/min) X・Y・Z 軸
早送り速度     最大:15(m/min) X・Y・Z 軸
ユーティリティ 電源 AC100V/15A
エア エア圧0.6~0.7(MPa)/流量60(L/min)
接続口Φ6(mm)エアチューブ
フィルタ及びエアドライヤーによりゴミ、水分を除去してください
※※記載された仕様は、改良のため予告なく変更する場合があります。仕様は2022年3月現在のものです。
取扱説明書

取扱説明書は以下よりダウンロードの上、ご利用ください。

清掃ガイド

清掃ガイドは以下よりダウンロードの上、ご利用ください。

エラーメッセージへの対処方法

エラーメッセージとその対処方法については、「エラーメッセージへの対処方法」をダウンロードの上、ご利用ください。

MD-500 製品紹介動画


MD-500S

MD-500S

MD-500にC型クランプを採用しました。ディスク側面からの加工を可能とし、 より高品質な技工物を切削できるハイエンドなミリングマシンです。

ご確認ください

あなたは医療従事者ですか?

キヤノン電子株式会社のウェブサイトは、薬機法対象商品の情報を医療従事者向けにお届けするためのコンテンツを含んでおります。
お客様がアクセスされたページは医療従事者向けの情報を掲載しているため、閲覧は医療従事者限定とさせていただきます。

※ 「いいえ」の場合は、キヤノン電子株式会社のウェブサイトのトップページへ遷移します。

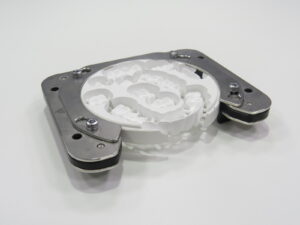

C型クランプ

ディスク固定プレートの一部を開口させ、歯間部や前歯部アンダーカットへの微細加工が直接できるようになりました。技工物のさらなる審美性向上を可能とします。

対応ディスク最大 t=35mm
高剛性

X,Y,Z軸を1フレームベースに集中配置することで高い剛性を実現。
ドリルの先端の振れが少ないホルダ固定の主軸とリニアガイドとボールネジの構成により、精密位置決めを可能とし、安定加工を実現しています。

キャリブレーション不要

X,Y,Z軸には高精度リニアガイド、ボールねじ、
A,B軸には精密制御用高精度減速器を採用したことにより、
位置ズレを低減させました。これらの機構により、
キャリブレーション作業が不要になりました。

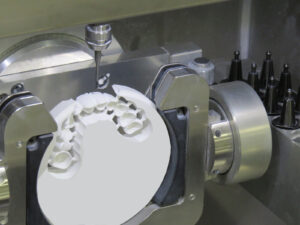

高精度加工

高精度な加工性能により、薄いマージンラインの機械加工を実現しました。
手仕上げによる作業時間を大幅に削減して歯科技工の効率化に役立ちます。

高い保持力を可能にするホルダチャック方式

ドリルをチャックナットで締付けて固定するため、
ドリル把持力が高い機構となっています。
回転によるブレが軽減されるため高精度な加工が可能です。

CAD/CAM冠レジンブロック、ディスク装着

ブロックを最大12個、ディスクを1枚装着できる各専用ジグにより、
加工効率を最大化します。

ATC搭載(Auto Tool Changer)

10本のドリルを自動で交換するATC機能を搭載することにより、
加工内容に合わせてスムーズにドリルの交換を行えます。

スタイリッシュデザイン

大型LEDインジケーターと大きな透明窓により状態確認が容易で、
ホワイトとシルバーの清涼感あるカラーリングとシンプルなフォルムで、
歯科技工所の美しい空間作りに貢献します。

  • 2019年グッドデザイン賞 BEST100 受賞
  • iFデザインアワード2021 受賞
  • 第51回機械工業デザイン賞「日本デザイン振興会賞」 受賞
独自の操作アプリケーション(md-gear)

加工順序の入れ替えやワークの途中取出しなど、
技工所で発生するさまざまな要望にお応えする、
見やすく使いやすい画面を操作用パソコンに表示します。

基本仕様

MD-500S

設置動作環境 屋内(振動なきこと)
室温:0~40℃ 湿度:20~75%RH以下(結露なきこと)
加工条件 乾式加工
本体サイズ 500(W)×740(D)×680(H) (mm) アジャスタ、集塵ダクト除く
本体重量 110(kg)
制御軸数 5軸(X・Y・Z・A・B)
回転軸移動量 A ±360° / B ±30°
被削材質 ハイブリッドレジン、ジルコニア、PMMA、ワックス、PEEK
対応ブロック 歯科切削加工用ブロック ユニバーサルタイプ
最大装着ブロック数 12個 (15×15×18(mm))
装着可能最大ブロック寸法 L:85mm以下
対応ディスク 歯科切削加工用ディスク
ディスク寸法 φ98.5 × t10~35(mm)
主軸 回転数 5,000~60,000(rpm)
出力 0.35(kW)
冷却方式 空冷
ATC クランプ方式 ツールホルダ方式
ミリングバーの長さ 45~60(mm)
シャンク径 Φ4(mm)、Φ6(mm)
ミリングバー収納本数 10(本)
送り速度 切削送り速度 最大:5(m/min)   X・Y・Z軸
早送り速度 最大:15(m/min) X・Y・Z軸
ユーティリティ 電源 AC100V / 15A
エア エア圧0.6~0.7(MPa) / 流量60(L/min)
接続口Φ6(mm)エアチューブ
フィルタ及びエアドライヤーによりゴミ、水分を除去してください。
※記載された仕様は、改良のため予告なく変更する場合があります。仕様は2022年3月現在のものです。
取扱説明書

取扱説明書は以下よりダウンロードの上、ご利用ください。

清掃ガイド

清掃ガイドは以下よりダウンロードの上、ご利用ください。

エラーメッセージへの対処方法

エラーメッセージとその対処方法については、「エラーメッセージへの対処方法」をダウンロードの上、ご利用ください。


MD-500W

MD-500W

高トルクスピンドルを搭載した、湿式タイプのミリングマシンです。 チタンディスクを中心とした歯科材料の加工が可能です。

ご確認ください

あなたは医療従事者ですか?

キヤノン電子株式会社のウェブサイトは、薬機法対象商品の情報を医療従事者向けにお届けするためのコンテンツを含んでおります。
お客様がアクセスされたページは医療従事者向けの情報を掲載しているため、閲覧は医療従事者限定とさせていただきます。

※ 「いいえ」の場合は、キヤノン電子株式会社のウェブサイトのトップページへ遷移します。

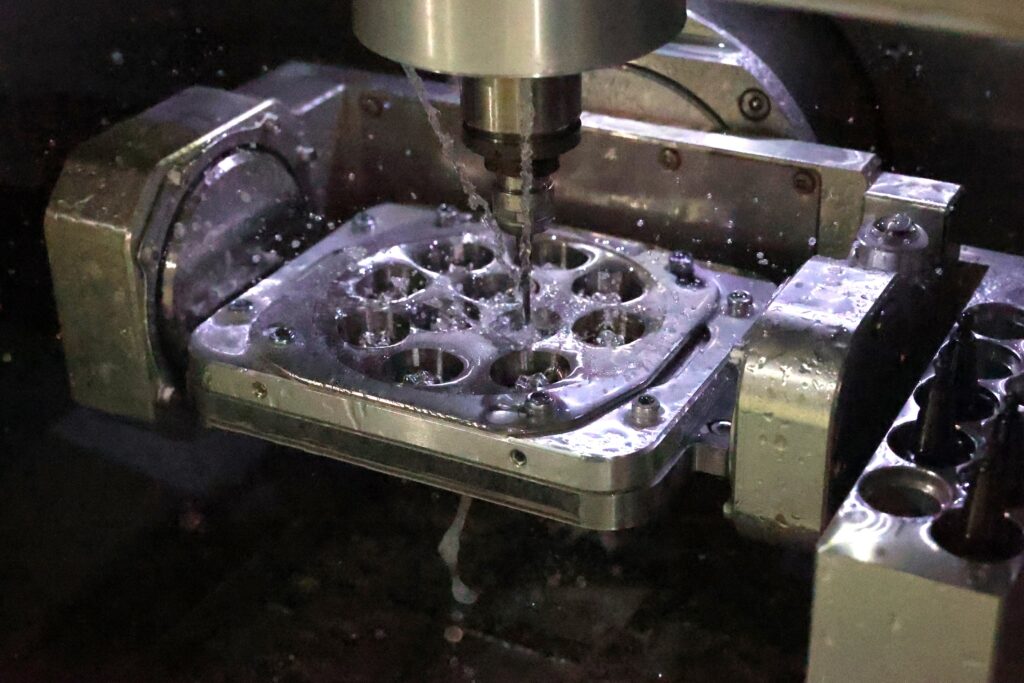

湿式加工

MD-500/500Sと同様に、工業用加工機の高い剛性を応用して、高速かつ高精度な加工を実現しています。
チタンやガラスセラミックなど、硬い歯科材料の加工が可能です。

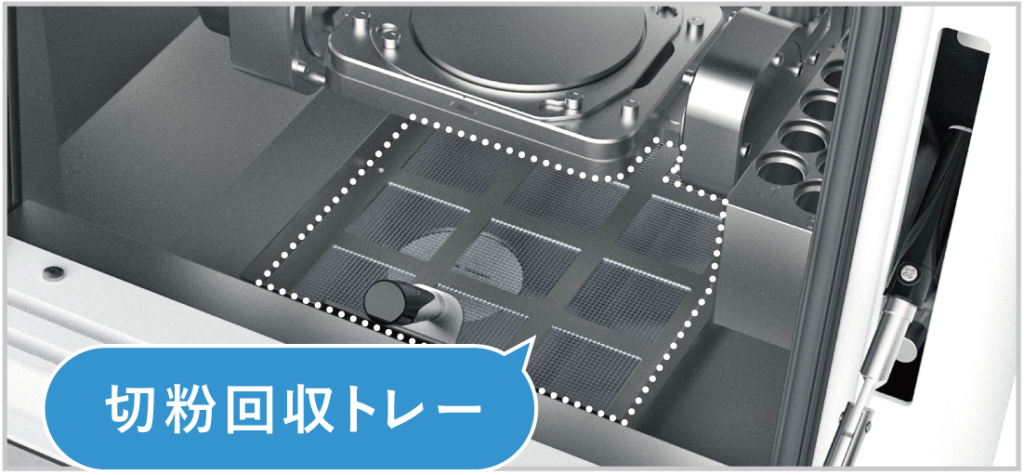

切粉回収トレー

切粉の回収をトレー方式にすることでメンテナンスを容易にしました。

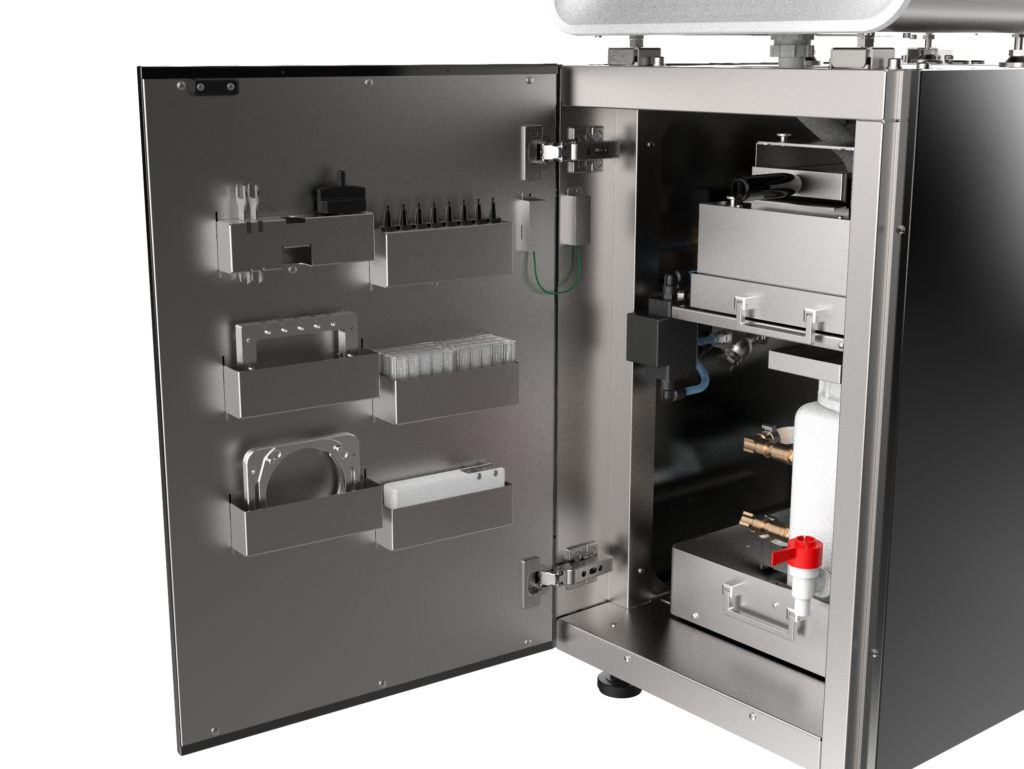

専用架台

クーラントの残量不足や循環不良を検知します。
付属品の収納も可能です。

※専用のクーラントをお使いください。
高剛性

X,Y,Z軸を1フレームベースに集中配置することで高い剛性を実現。
ドリル先端の振れが少ないホルダ固定の主軸とリニアガイドとボールねじの構成により、
精密位置決めを可能とし、安定加工を実現しています。

キャリブレーション不要

X,Y,Z軸には高精度リニアガイド、ボールねじ、A,B軸には高精度減速器を採用したことにより、位置ズレを低減させました。
これらの機構により、キャリブレーション作業が不要になりました。

高精度・高トルク加工

高精度な加工性能により、薄いマージンラインの機械加工を実現しました。
手仕上げによる作業時間を大幅に削減して歯科技工の効率化に役立ちます。
工業用加工機で実績のある最大30,000 回転の高トルクスピンドルを搭載しています。

※ 当社MD-500/500S比 200%
高い保持力を可能にするホルダチャック方式

ドリルをチャックナットで締付けて固定するため、ドリル把持力が高い機構となっています。
回転によるブレが軽減されるため高精度な加工が可能です。

CAD/CAM冠レジンブロック、ディスク装着

ブロックを最大12個(ユニバーサルタイプ)、ディスクを1枚装着できる各専用ジグにより、加工効率を最大化します。

ATC搭載(Auto Tool Changer)

10本のドリルを自動で交換するATC機能を搭載することにより、加工内容に合わせてスムーズにドリルの交換を行えます。

スタイリッシュデザイン

大型LEDインジケーターと大きな透明窓により状態確認が容易で、
ホワイトとシルバーの清涼感あるカラーリングとシンプルなフォルムで、
歯科技工所の美しい空間作りに貢献します。

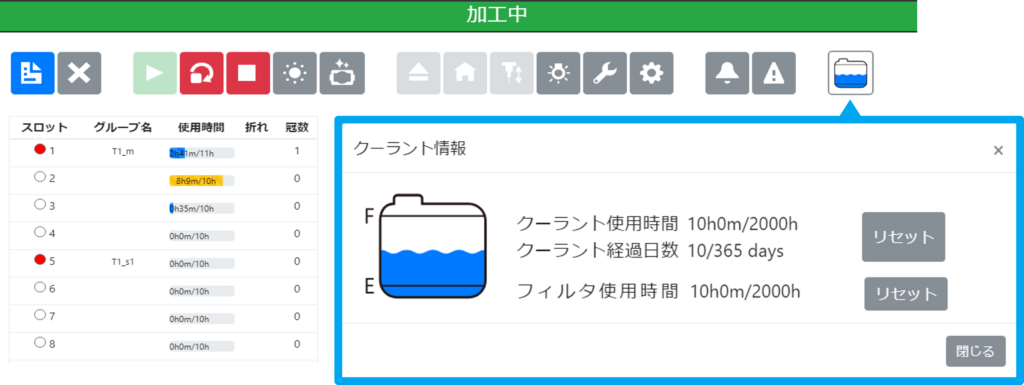

独自の操作アプリケーション(md-gear)

加工順序の入れ替えやワークの途中取出しなど、技工所で発生するさまざまな要望にお応えする、
見やすく使いやすい画面を操作用パソコンに表示します。
今回新たに、クーラント状態の表示画面を追加しました。

基本仕様

MD-500W

設置動作環境 屋内(振動なきこと)
室温:5~30℃ 湿度:20~75%RH以下(結露なきこと)
加工条件 湿式加工
本体サイズ 500(W)×760(D)×1550(H) (mm) アジャスタ除く
本体重量 210(kg)
制御軸数 5軸(X・Y・Z・A・B)
回転軸移動量 A ±360° / B ±30°
被削材質 チタン、ハイブリッドレジン、PMMA、ニケイ酸リチウム
対応ブロック 歯科切削加工用ブロック ユニバーサルタイプ
最大装着ブロック数 12個
最大ブロック寸法 15×15×18(mm) (12個使用の場合)
装着可能最大ブロック寸法 L:85mm以下
対応ディスク 歯科切削加工用ディスク
ディスク寸法 φ98.5 × t10~35(mm)
主軸 回転数 1,000~30,000(rpm)
出力 0.35(kW)
冷却方式 空冷
ATC クランプ方式 ツールホルダ方式
ミリングバーの長さ 45~60(mm)
シャンク径 Φ4(mm)、Φ6(mm)
ミリングバー収納本数 10(本)
送り速度 切削送り速度 最大:5(m/min)   X・Y・Z軸
早送り速度     最大:15(m/min) X・Y・Z軸
ユーティリティ 電源 AC100V / 15A
エア エア圧0.4(MPa) / 流量60(L/min)
接続口Φ6(mm)エアチューブ
フィルタ及びエアドライヤーによりゴミ、水分を除去してください。
※記載された仕様は、改良のため予告なく変更する場合があります。仕様は2024年3月現在のものです。
取扱説明書

取扱説明書は以下よりダウンロードの上、ご利用ください。

清掃ガイド

清掃ガイドは以下よりダウンロードの上、ご利用ください。

エラーメッセージへの対処方法

エラーメッセージとその対処方法については、「エラーメッセージへの対処方法」をダウンロードの上、ご利用ください。

クーラント液のSDS(Safety Data Sheet)

クーラント液のSDS情報は以下よりダウンロードの上、ご利用ください。

製品カタログ

製品カタログは以下よりダウンロードの上、ご利用ください。
